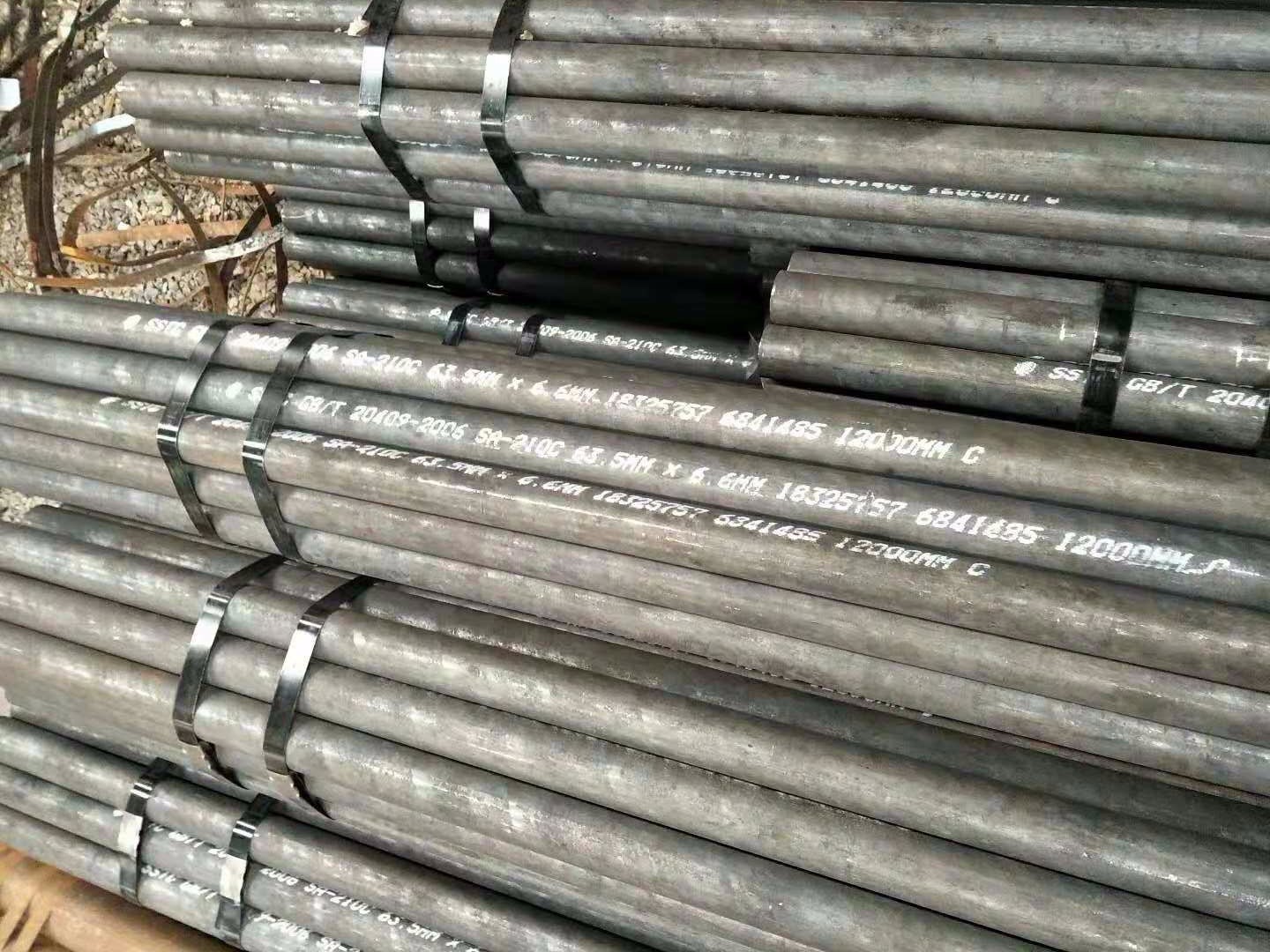

內螺紋管（Inner-ribbed Tube）
一、產品簡介

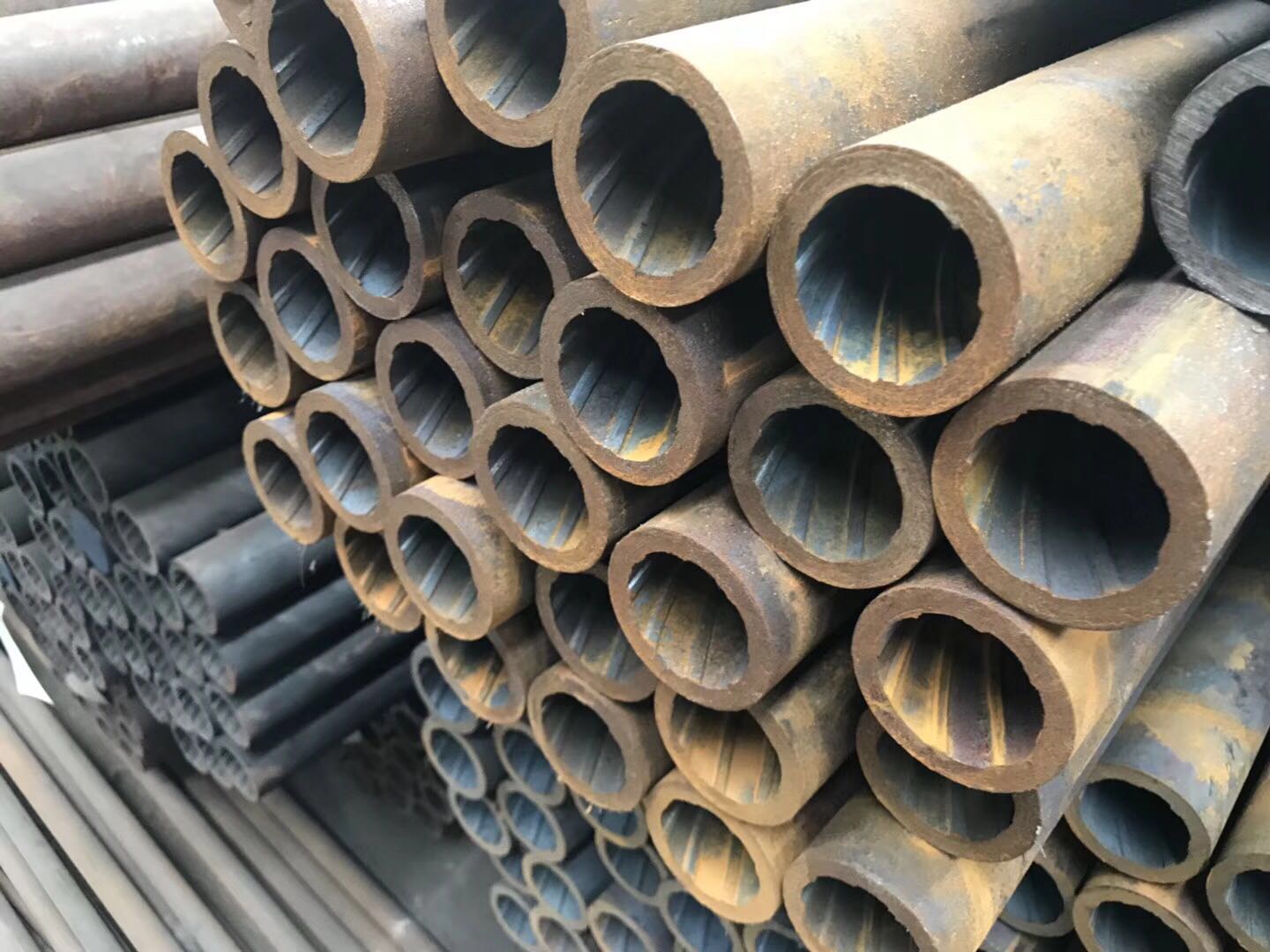

內螺紋管用于鍋爐蒸發受熱面的、內表面軋制出螺紋狀槽道的無縫鋼管。
①產品適用于制造電站鍋爐水冷壁，能有效消除鋼管內壁蒸汽膜，提高爐壁熱效率。
②產品用冷拔方法制造，使鋼管內壁形成特殊幾何尺寸的內壁螺旋筋。成品采用保護氣體熱處理，使鋼管具有穩定的性能和良好的表面質量。
③產品可按用戶要求訂貨。
二、內螺紋管的技術要求
高壓鍋爐用內螺紋管除應達到光管的通用要求外，還應根據GB/T 20409-2006《高壓鍋爐用內螺紋無縫鋼管》標準要求或各鍋爐制造廠采購規范，對其尺寸及螺紋參數偏差都有不同的規定。
執行標準：
GB/T 20409-2018 高壓鍋爐用內螺紋無縫鋼管
三、內螺紋管化學成分(%)
| 鋼號 | C | Mn | Si | Cr | Mo | S | P |
| 20G | 0.17~0.23 | 0.35~0.65 | 0.17~0.37 | --- | --- | ≤0.020 | ≤0.025 |
| 20MnG | 0.17~0.23 | 0.70~1.00 | 0.17~0.37 | --- | --- | ≤0.020 | ≤0.025 |
| 25MnG | 0.22~0.29 | 0.70~1.00 | 0.17~0.37 | --- | --- | ≤0.020 | ≤0.025 |
| 12CrMoG | 0.08~0.15 | 0.40~0.70 | 0.17~0.37 | 0.40~0.70 | 0.40~0.55 | ≤0.020 | ≤0.025 |
| 15CrMoG | 0.12~0.18 | 0.40~0.70 | 0.17~0.37 | 0.80~1.10 | 0.40~0.55 | ≤0.020 | ≤0.025 |
| SA-210A1 | ≤0.27 | ≤0.93 | ≥0.10 | --- | --- | ≤0.035 | ≤0.035 |
| SA-210C | ≤0.35 | 0.29~1.06 | ≥0.10 | --- | --- | ≤0.035 | ≤0.035 |
| SA-213T2 | 0.10~0.20 | 0.30~0.61 | 0.10~0.30 | 0.50~0.81 | 0.44~0.65 | ≤0.025 | ≤0.025 |
| SA-213T12 | 0.05~0.15 | 0.30~0.61 | ≤0.50 | 0.80~1.25 | 0.44~0.65 | ≤0.025 | ≤0.025 |
四、內螺紋管力學性能
| 鋼號 | 拉伸強度(MPa) | 屈服強度(MPa) | 伸長率(%) | 硬度 |
| 20G | 410~550 | 245 | ≥24 | --- |
| 20MnG | ≥415 | ≥240 | ≥22 | --- |
| 25MnG | ≥485 | ≥275 | ≥20 | --- |
| 12CrMoG | 410~560 | ≥205 | ≥21 | --- |
| 15CrMoG | 440~640 | ≥235 | ≥21 | --- |
| SA-210C | ≥415 | ≥255 | ≥30 | ≤143HBW |
| SA-210A1 | ≥485 | ≥275 | ≥30 | ≤179HBW |
| SA-213T2 | ≥415 | ≥205 | ≥30 | ≤163HBW |
| SA-213T12 | ≥415 | ≥220 | ≥30 | ≤163HBW |
五、內螺紋管的熱處理制度
| 鋼號 | 熱處理制度 |
| 20G | 900℃~930℃正火，保溫時間按壁厚1min/mm，但不應小于12min。 |
| 20MnG | 900℃~930℃正火，保溫時間按壁厚1min/mm，但不應小于12min。 |
| 25MnG | 900℃~930℃正火，保溫時間按壁厚1min/mm，但不應小于12min。 |
| 12CrMoG | 900℃~930℃正火；670℃~720℃回火，保溫時間：周期式爐大于2h，連續爐大于1h。 |
| 15CrMoG | 930℃~960℃正火；680℃~720℃回火，保溫時間：周期式爐大于2h，連續爐大于1h。 |
六、電站工程綜合業績表：
項目名稱 | 使用部位 | 材質 | 材料規格 |
華潤電力（賀州） | 高壓鍋爐管 | SA-213T2 | Φ38.1×7.5 |
國電哈密煤電 | 爐膛水冷壁管 內螺紋管 | 15CrMoG 12Cr1MoVG | Φ28.6×6.6MWT Φ28.6×6.4MWT |
國電津能濱海電廠 | 螺旋水冷壁管 | SA-213T12 | Φ32×6 |
華電鎮雄電廠 | 水冷壁管屏 | 15CrMoG SA-213T12 | Φ35×6.4 Φ33.4×5.67 |
華能岳陽電廠 | 水冷壁備件\內螺紋管屏 | 20G\SA210C | Φ66.7×7.1min |
華能大壩電廠 華能楊柳青電廠 | 螺紋管 | 20G SA210C | Φ60×7.5 |
華能武漢電廠 | 內螺紋管屏 | 20G | Φ60×8 |
廣西方元來賓電廠 國電長源漢川電廠 | 內螺紋鰭片管排 水冷壁換管（水冷壁管屏） | 20G SA-210C | Φ45×6 Φ45×6×12000 |
華電秦嶺電廠 國電北侖第三電廠 大唐湘潭電廠 華能左權電廠 華電蒲城電廠 南陽鴨口山(天益)發電 國電長源荊門電廠 | 水冷壁備件\鰭片管 內螺紋鰭片管 螺紋管 水冷壁內螺紋鰭片管 螺旋水冷壁管屏 水冷壁管屏 | SA-213T2 15CrMoG 15CrMo SA213T2 SA-213T2 | Φ38.1×7.5 內螺紋6頭、上升角度 60°;采用雙鰭片、管節距50mm、材質15CrMo,鰭片厚6mm。制造商：上海寶山鋼鐵股份有限公司。 |
大唐馬頭電廠 大唐合山電廠 國電菏澤電廠 國電恒泰電廠 | 滲鋁鰭片管 內螺紋鰭片管 爐管 水冷壁內螺紋管 | SA-210C GB/T20409 | Φ63.5×7.5×8000 倒角30度H=5 Δ=6 (鰭片20G) 滲鋁| |
大唐禹州電廠 | 內螺紋高壓鍋爐管 | SA-210A1 | Φ63.5×8 |
華能烏海電廠 大唐哈一電廠 | 爐膛水冷壁 水冷壁內螺紋管 | SA-210C | Φ63.5×7、Φ60×6.3 Φ63.5×7.5 |
大唐安陽電廠 | 內螺紋高壓鍋爐管 | SA-210C | Φ63.5×5 |
大唐韓二電廠 國電金堂電廠 | 水冷壁鰭片內螺紋滲鋁管 水冷壁鰭片內螺紋管 水冷壁管(內螺紋管) | SA-210C | Φ66.7×8 |
華能海門電廠 華能臨沂電廠 華能匯流河電廠 華電蒲城電廠 大唐淮北電廠 | 水冷壁備件\內螺紋管 螺紋管\ 水冷壁備件\鰭片管 水冷壁備件\鰭片管 雙鰭片管 內螺紋鰭片合金管 鰭片合金管 水冷壁內螺紋鰭片管 鍋爐高壓用熱軋無縫鋼管 | SA-213T2 SA213T2\ 20G 20G 15CrMo SA-210C | Φ38.1×7.5 38.1\7.5 Φ60×7 Φ60×5 Φ38×6 Φ60×6.5 |
哈爾濱鍋爐廠有限責任公司 | 印度項目 哈爾濱熱電 | SA-210A1 SA-210C | Φ51×5.6 Φ63.5×6.6MWT Φ63.5×7.11 Φ63.5×12.7 |
東方鍋爐（集團）股份有限公司 | 內螺紋管 | 20G | Φ45×6 |
SA-210A1 | |||
SA-210C | Φ63.5×7.5 | ||
SA-213T2 | Φ38.1×7.5 | ||
SA-213T12 | Φ38.1×8.3 | ||
15CrMoG | Φ38×4.77 Φ38.1×7.5 Φ45×8.6 Φ60×12.2 | ||
12Cr1MoVG | Φ38.1×6.5 Φ45×8.6 Φ60×12.2 |
延伸閱讀:
內螺紋無縫鋼管(簡稱內螺紋管)是指一種內壁加工成螺旋型凹槽的無縫鋼管。
目前在我國自行設計或國外引進的300 MW、600 MW 及以上大容量亞臨界和超臨界火電鍋爐中，膜式水冷壁普遍采用內螺紋管。
與通常的光管相比，內螺紋管能有效地防止水與管壁之間形成蒸汽膜，增加鋼管內流動的擾動，使管壁溫度更加均勻，既避免鋼管燒壞，又提高了鍋爐的傳熱效率。
內螺紋管的螺紋頭數根據需要有4 頭、6 頭、8 頭、12頭不等，主要材質有20G、SA-210C、SA-213T2、SA-213T12、12Cr1MoVG、15CrMoG、SA-213T22、SA-213T23 等，我國每年需用內螺紋管2.5~3.0 萬t。
